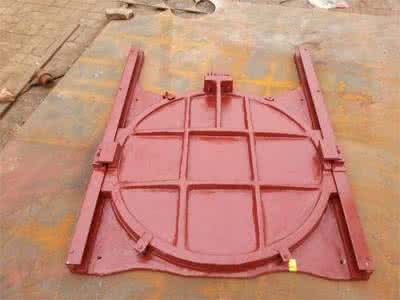

铸铁镶铜闸门

作者:admin    发布时间:2020-09-26 14:06:14     浏览次数 :404


  PGZ铸铁闸门说明:

  一、概述:

  该产品系我公司的主导产品,它采用机械加工面直接止水,止水效果显著。闸门结构合理,便于安装,操作简便,灵活,易于管理、耐腐蚀。

  二、使用范围及用途:

  闸门是水利水电工程中各种渠道上的控制性设备,广泛应用于中小型水利水电、市政给排水工程、水产养殖、农田灌溉等水利工程。它是用于开启控制水位,调节流量的作用。

  三、结构及特点:

  闸门由闸板、闸框、压板、止水销、吊鼻等组成。按结构形式分为:PGZ整体式和组合式两种。闸门在启闭机的作用(手动和电动)下,使闸板在闸框的止水面上上下下滑动,完成开放和关闭的过水孔口,闭紧止水销可使止水面有效贴合,以保证中水效果,实现良好的止水目的。每米长度的渗水量不超过0.03升/秒。

  四、闸门的安装与调整:

  1、在闸门安装前,首先检查各部连接部位的螺栓是否因运输装卸中造成的松动,如有松动应以加固。

  2、检查主立框与附框、主立框与横框、闸板与闸框连接的止水面是否有错位,如有错位则松动联结螺栓将止水面调整在同一平面内。

  3、闸门需要整体安装,严禁拆开安装。

  4、安装调整,闸门的一期工程基础布置图配钢筋并留一定的焊接长度。二期浇注前将闸门整体吊装就位,穿好各调整螺栓并拧紧,找好闸门前后、左右的正确位置,找直找平,用拉线加以固定,然后调整螺栓与工程钢筋焊接,再用塞尺检测确保各止水面的间隙在0.3mm以下,最后可进行二期浇注。

  五、使用与保养

  1、闸门在启闭时应注意闸板的上、下极限位置,以免损坏闸门或启闭机。

  2、闸门在启闭机过程中如有异常情况应立即停止使用并及时检查处理。

  3、闸门在使用中应进行防锈处理,并定期在止水面上抹黄油,以保证启闭时闸板与闸框的止水结合面光滑。

  4、闸门关闭时在距底面100mm处,将闸门暂停1分钟,利用门底激流冲底槽内的杂物后再将闸门关闭。
