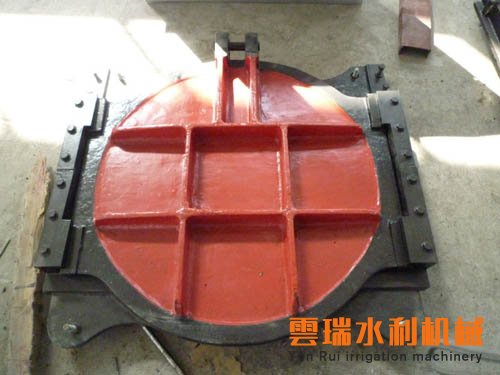

铸铁圆闸门

作者:admin    发布时间:2018-02-07 09:34:28     浏览次数 :171


铸铁闸门是一种小型平板闸门,广泛使用于取水输水、市政建设,给水排水、农田灌溉等工程中,通常设置在渠道、涵管的进水口,用作工作闸门调节流量、控制水位,或用作检修闸门关闭孔口挡水。
铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成,门体和门框的材料为铸铁,一般整体铸造、整体加工。
门体一般采用面板与加强肋的结构,面板可做平面或拱形。门体一般整体铸造和机加工,但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水,兼作支承滑块,金属止水用同材料制作的沉头螺钉紧固在门体上,螺钉头部与止水工作面一起精加工,一些尺寸较大的也可“P”形橡皮止水。
门框为铸铁闸门与基础之间的连接构件,相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工,导轨可用螺栓(螺钉)与门框相接,或与下部门框整体铸造,在门体开启到最高位置时,导轨的顶端应高于门体的水平中心线。
特点:
铸铁闸门一般设置有可调节的楔紧装置,楔紧副(如楔块与楔块、楔块与偏心销等)分别设在门体和门框上。调节楔紧装置,可使得闸门关闭时门体紧贴门框,达到止水要求。
铸铁闸门通常配置手动或电动螺杆式启闭机,用于操作闸门的启闭。
铸铁闸门有以下特点:
布置简单,结构紧凑,节省空间;运行维护简单,减少运行费用,但铸铁闸门的造价比钢闸门略高一些。
耐腐蚀性强。门体和门框的材料采用铸铁,止水面镶铜合金或不锈钢等耐腐蚀材料,防腐能力强,特别适用于污水或海水环境中。有特殊要求的地方还可以采用镍铬合金铸铁等耐腐蚀性更强的材料。
铸铁闸门的止水副采用整体加工,止水效果好,金属止水使用寿命长。
